Home / 产品分析

产品分析

多材料兼容性，提供不锈钢和轻金属定制，以满足高端工业的需求。

立即获取报价

技术实力

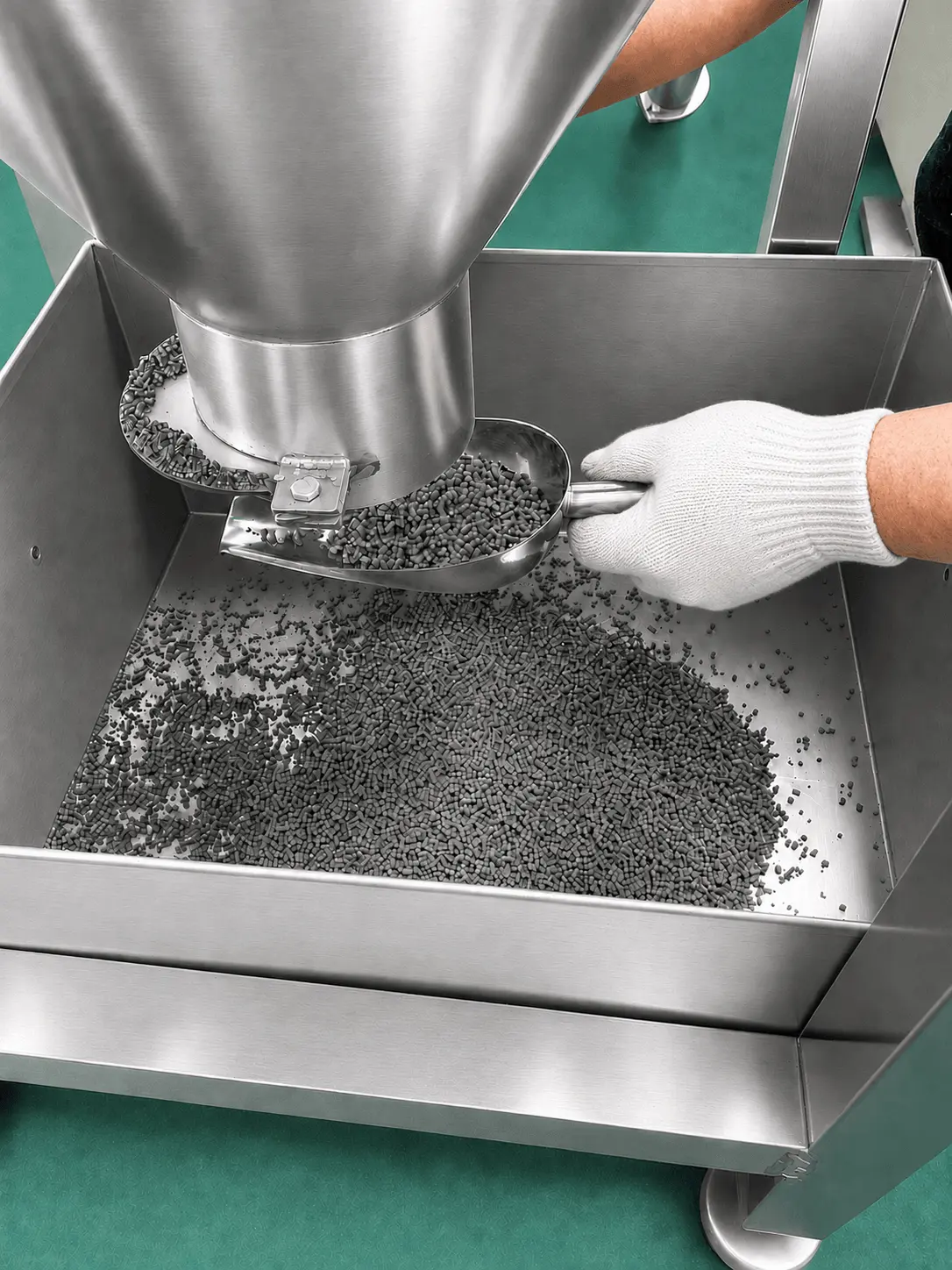

材料性能与应用表

材料	性能	特点及应用
316L	常规316L密度≥7.8g/cm3，高抛光316L密度≥7.93g/cm3，抗拉强度≥480MPa，屈服强度≥160MPa，延伸率≥50%，硬度120-180HV	1、特点：无磁、优异的耐腐蚀性能和抛光性能；2、应用：3C结构件/外观件、表壳。
17-4ph	密度≥7.6g/cm3，抗拉强度≥1200MPa，屈服强度≥1000MPa，延伸率≥5%，硬度36-40HRC	1、特点：高强度，高硬度，较好的耐腐蚀性能2、应用：3C结构件
PANACEA	密度≥7.5g/cm3，抗拉强度≥900MPa，屈服强度≥600MPa，延伸率≥35%，硬度280-350HV	1、特点：不含镍，无磁，优异的耐蚀性能2、应用：3C结构件/外观件
超高强度钢	密度≥7.6g/cm3，抗拉强度≥1800MPa，屈服强度≥1500MPa，延伸率≥5%，硬度46-52HRC	1、特点：超高的屈服强度，高硬度2、应用：3C结构件、转轴
TC4钛合金	密度4.3-4.4g/cm3，抗拉强度≥1000MPa，屈服强度≥900MPa，延伸率≥20%，硬度300-370HV	1、特点：无磁、密度小、耐腐蚀性能优异，生物相容性好2、应用：3C结构件/外观件、表壳
低密度钢	密度≤6.5/cm3，抗拉强度≥1100MPa，屈服强度≥900MPa，延伸率≥5%，硬度390-420HV	1、特点：低密度、高强度2、应用：3C结构件、转轴
IN713C	密度≥7.8g/cm3，抗拉强度≥1350MPa，屈服强度≥950MPa，延伸率≥10%，硬度40-42HRC	1、特点：无磁、强度高、高温性能及耐腐蚀性好2、应用：3C结构件、转轴
420W	密度≥7.6g/cm3，抗拉强度≥1800MPa，屈服强度≥1300MPa，延伸率≥8%，硬度50-52HRC	1、特点：具有一定耐磨性及抗腐蚀性，硬度较高2、应用：3C结构件、转轴
F75	密度≥8.0g/cm3，抗拉强度≥880MPa，屈服强度≥500MPa，延伸率≥15%，硬度270-310HV	1、特点：无磁、强度高，耐腐蚀性好、生物相容2、应用：3C结构件

表面处理过程分析表

工序	具体步骤	主要优点	主要缺点	适用材料	典型应用
滚磨/滚筒抛光	将零件与磨料、抛光剂放入滚筒中旋转，通过摩擦碰撞去除毛刺、飞边，提高表面光洁度	成本低、适合大批量、可同时处理复杂形状零件、去毛刺效果好	精度有限、无法达到镜面、细小特征可能被磨损	不锈钢、铁基合金、硬质合金等大多数MIM材料	小型结构件、齿轮、五金配件去毛刺与粗抛光
喷砂/喷丸	用压缩空气将磨料（玻璃珠、陶瓷砂、钢丸）高速喷射到零件表面，形成均匀哑光质感	表面均匀哑光、去除氧化皮、提高涂层附着力、可控制粗糙度	无法提高尺寸精度、薄壁件易变形、粉尘需环保处理	所有MIM金属材料	外观件、喷涂/电镀前预处理、消除表面刀痕
机械抛光	使用砂轮、布轮、抛光膏等逐道打磨，由粗到细提高表面光洁度	可达到镜面效果、精度可控、适合平面与外圆	人工成本高、复杂内腔难以抛光、效率低	不锈钢、钛合金、硬质合金等	高端外观件、镜面装饰件、密封面抛光
振动研磨抛光	零件在振动容器中与磨料高频振动摩擦，实现去毛刺、倒角、抛光	适合大批量、可处理复杂形状、均匀性好、成本适中	抛光精度中等、无法达到超镜面	所有MIM金属材料	五金件、首饰、小型精密零件批量抛光
化学抛光	零件浸入酸性化学溶液中，通过化学溶解作用整平表面，提高光亮度	可处理复杂形状内腔、无需复杂设备、效率较高	污染大、环保成本高、尺寸控制难、亮度低于电解抛光	不锈钢、铜合金、铝合金等	不锈钢装饰件、复杂内腔零件光亮处理
电解抛光	以工件为阳极，在电解液中通过电化学溶解去除表面微观凸起，达到镜面效果	表面光洁度极高、可去除毛刺、提高耐腐蚀性、适合复杂形状	成本较高、废液处理复杂、尺寸精度略有损失	304/316不锈钢、钛合金等	医疗器械、食品级零件、半导体设备零件、高端外观件
钝化处理	用硝酸或柠檬酸等钝化液处理不锈钢表面，形成致密氧化膜，提高防锈能力	工艺简单、成本低、显著提升耐腐蚀性、不改变尺寸外观	仅提升防锈，不改变表面粗糙度、不增加硬度	304/316等奥氏体不锈钢	医疗器件、食品设备、化工零件防锈处理
酸洗	用酸液去除零件表面氧化皮、锈层、烧结色，露出金属本色	去除氧化皮效果好、适合批量处理、成本低	表面呈哑光灰白色、有腐蚀风险、环保要求高	不锈钢、铁基合金、铜合金等	烧结后去除氧化皮、电镀/喷涂前预处理
电镀（镍/铬/锌）	通过电解作用在零件表面沉积金属镀层，提高耐磨、防腐和装饰性	镀层均匀、可选择多种金属、装饰性强、耐磨性好	MIM孔隙可能导致镀层起泡、需先封孔、环保要求高	铁基、不锈钢、铜合金等大多数MIM材料	五金配件、紧固件、装饰件防腐与装饰
化学镀镍	通过化学反应在零件表面沉积镍磷合金镀层，无需通电，镀层均匀性极佳	镀层厚度均匀、深镀能力强、耐磨耐腐蚀、硬度高	成本高于电镀、沉积速度慢、镀层较脆	所有MIM金属材料	复杂形状零件、阀体、泵件、模具镶件耐磨防腐
PVD物理气相沉积	在真空环境下将钛、铬等金属离子化沉积到零件表面，形成硬质涂层	硬度极高（HV2000+）、耐磨极佳、环保、颜色多样（金/黑/蓝）	涂层薄（1-5μm）、对基体表面粗糙度要求高、成本高	不锈钢、钛合金、硬质合金、模具钢	刀具、模具、耐磨件、高端装饰件
DLC类金刚石涂层	类金刚石碳膜涂层，具有极高硬度和自润滑特性	硬度高、摩擦系数极低、自润滑、耐腐蚀	结合力需控制、涂层薄、成本高、不耐高温	不锈钢、钛合金、轴承钢等	精密轴承、齿轮、阀芯、医疗器械耐磨件
阳极氧化	电解氧化在钛/铝表面形成致密氧化膜，提高耐磨防腐并可着色	耐腐蚀性极强、可着色装饰、硬度高、环保	仅适用于钛/铝等阀金属、工艺复杂、成本较高	钛合金（TC4）、铝合金	钛合金医疗植入件、航空零件、高端外观件
真空淬火	在真空炉中加热后快速冷却，马氏体相变提高硬度与强度	无氧化、变形小、硬度均匀、表面质量好	设备成本高、仅适用于可淬硬材料、尺寸变化需控制	马氏体不锈钢（420/440C）、低合金钢、模具钢	刀具、轴承、齿轮、结构件强化热处理
时效硬化	沉淀硬化不锈钢在低温时效处理，析出金属间化合物强化基体	热处理变形极小、尺寸稳定、强度高、可调控硬度	工艺周期长、成本较高、仅适用于沉淀硬化材料	17-4PH、17-7PH等沉淀硬化不锈钢	航空航天零件、高压阀体、精密结构件
渗碳/渗氮	在高温下将碳/氮原子渗入零件表面，形成高硬度表面层	表面硬度极高、耐磨、心部保持韧性、适合重载	处理温度高、变形较大、工艺周期长、环保要求	低碳钢、低合金钢、部分不锈钢	齿轮、轴类、模具、耐磨件表面强化
碳氮共渗	同时渗入碳和氮原子，结合渗碳与渗氮优点，表面硬度高且耐磨	硬度高、耐磨性好、处理温度低于渗碳、变形较小	仍有一定变形、工艺复杂、成本较高	低碳合金钢、结构钢	齿轮、销轴、气门等中载耐磨件
发黑处理	碱性氧化处理在钢铁表面生成黑色四氧化三铁保护膜，兼具装饰与防锈	成本极低、外观均匀黑色、尺寸几乎不变、防锈一般	防锈能力有限、需配合油封、仅适用于钢铁类	铁基合金、碳钢、低合金钢	紧固件、机械零件、武器配件黑色装饰
浸渗封孔	用树脂或无机浸渗剂填充MIM零件内部孔隙，提高致密性与气密性	可封闭孔隙、提高电镀/涂装质量、防止渗漏、增强强度	增加工序成本、可能改变尺寸公差、需控制浸渗深度	所有MIM烧结件（尤其是低密度件）	气密件、液压零件、电镀前封孔处理
喷涂（喷塑/喷漆）	在零件表面喷涂塑料粉末或油漆，经固化形成有机涂层，防腐装饰	颜色丰富、装饰性强、防腐较好、可掩盖表面缺陷	涂层有厚度、影响精密尺寸、结合力需前处理、不耐高温	所有MIM金属材料	外观件、机箱外壳、户外设备防腐装饰
激光打标	用激光束在零件表面刻蚀出文字、图案、二维码，永久标识	标识永久清晰、精度高、不接触工件、环保无耗材	设备成本高、仅做表面标识、深色材料效果更好	所有MIM金属材料	零件编号、二维码、LOGO、规格标识
拉丝处理	用砂带或尼龙轮在表面拉出均匀丝状纹理，形成金属质感外观	金属质感强、掩盖轻微划痕、装饰效果好	表面易留指纹、防锈能力略降、仅适合平面/弧面	不锈钢、铜合金、铝合金等	高端外观件、消费电子、五金装饰件
